Системы контроля температуры для дисплеев наружной рекламы: способы внедрения и адаптация к окружающей среде

Независимо от того, стоят ли они в палящих пустынях Ближнего Востока или на ветреных улицах Северной Европы, дисплеи для наружной рекламы требуют сложной «климатической брони» — системы контроля температуры — чтобы гарантировать стабильную работу их хрупких внутренних электронных компонентов в суровом температурном диапазоне от -40 ° C до +55 ° C.

Эта система интеллектуально контролирует и регулирует температуру для борьбы с экстремальными погодными условиями. Выбор и применение такой системы напрямую влияют на надежность, срок службы и энергопотребление устройства.

Серьезные проблемы контроля температуры наружного воздуха

Наружные рекламные дисплеи сталкиваются с проблемами контроля температуры, выходящими далеко за рамки проблем внутреннего оборудования, в результате сочетания множества неблагоприятных факторов:

1. Экстремальные температурные диапазоны и колебания. Устройство может выдерживать палящие температуры, превышающие 50 ° C на краю пустыни Сахара, или экстремальный холод ниже -40 ° C во время сибирской зимы. Еще более серьезной проблемой являются резкие суточные колебания температуры. Например, в регионах с резко континентальным климатом разница температур в течение одного дня может превышать 40 ° C, создавая постоянную термическую нагрузку на компоненты за счет расширения и сжатия.

2. Комплексные экологические опасности. Помимо температуры, высокая влажность (например, в сезон дождей в Юго-Восточной Азии), соленые брызги (например, в прибрежных районах), а также переносимый ветром песок и пыль (например, в пустынях или промышленных зонах) могут вызвать коррозию оборудования, засорить пути охлаждения или вызвать внутреннюю конденсацию, приводящую к коротким замыканиям.

3. Постоянное внутреннее тепловыделение. Экран дисплея высокой яркости, особенно модуль светодиодной подсветки, сам по себе выделяет значительное количество тепла во время работы. Под прямыми летним солнечными лучами сочетание внешнего лучистого тепла и внутреннего тепловыделения может привести к быстрому повышению внутренней температуры шкафа до опасного уровня.

Таким образом, основными задачами системы контроля температуры для дисплеев наружной рекламы являются стабилизация внутренней рабочей температуры в безопасном диапазоне для электронных компонентов (обычно от 0 ° C до 45 ° C), изолируя при этом вредные факторы окружающей среды, а также стремление к балансу между высокой эффективностью и низким энергопотреблением.

Принципы реализации и характеристики основных методов контроля температуры

В настоящее время существует несколько технических способов управления внутренней средой дисплеев наружной рекламы, каждый из которых имеет свою уникальную реализацию, преимущества и недостатки.

1. Система принудительного воздушного охлаждения.

Это наиболее распространенное и экономичное базовое решение. Его принцип заключается в создании независимых воздуховодов внутри устройства, оснащенных пылевыми фильтрами, и использовании вентиляторов для принудительной циркуляции воздуха, отводящей тепло от таких компонентов, как блоки питания и микросхемы драйверов. В условиях низкой температуры система активирует нагревательные элементы, такие как керамические нагревательные пластины, а вентиляторы распределяют теплый воздух по всем углам, чтобы предотвратить появление локальных холодных зон.

Преимущества: относительно простая конструкция, низкая стоимость и простота обслуживания.

Недостатки: зависит от внешнего воздухообмена, обеспечивает ограниченную герметизацию от пыли и влаги, а эффективность охлаждения снижается в очень жарких или пыльных условиях.

2. Система кондиционирования воздуха (встроенная система отопления/охлаждения)

Это активное и точное решение для контроля температуры. Его принцип работы аналогичен бытовому кондиционеру: компрессор используется для циркуляции хладагента в сочетании с внутренними и наружными теплообменниками для обеспечения активного охлаждения или обогрева. Система обычно полностью герметична, без прямого воздухообмена между внутренней и внешней средой.

Преимущества: Мощный и точный контроль температуры, эффективный против экстремально высоких и низких температур, отличное осушение и защита от пыли.

Недостатки: высокая стоимость, значительное энергопотребление, сложная конструкция, необходимость периодического обслуживания (например, дозаправки хладагента).

3. Система теплообменника

Это решение, которое сочетает в себе герметизацию и рассеивание тепла. В нем используются специальные теплопроводящие материалы (например, пакеты алюминиевых ребер) для передачи тепла изнутри устройства наружу, при этом физически изолируя внутренний и внешний воздух. Тепло передается через твердый материал, но пыль и влага не могут проникнуть внутрь.

Преимущества: Обеспечивает полную герметизацию, обеспечивает высокий уровень защиты от пыли и воды, требует минимального обслуживания и обеспечивает хорошую надежность.

Недостатки: Эффективность отвода тепла зависит от разницы температур внутри и снаружи. Когда внешняя температура также чрезвычайно высока, способность рассеивания тепла становится ограниченной, что потенциально может привести к тому, что внутренняя температура шкафа будет немного выше идеальной.

4. Пассивная система контроля температуры материала с фазовым переходом (PCM).

Это передовое энергосберегающее решение. Он включает в себя заполнение или прикрепление материалов с фазовым переходом с определенной температурой плавления (например, композитов на основе парафина) к ключевым участкам внутри устройства. Когда температура окружающей среды поднимается выше точки плавления, материал поглощает тепло путем плавления; когда температура падает, он выделяет тепло путем затвердевания. Он действует как «тепловая батарея», сглаживая колебания температуры.

Преимущества: не требует энергопотребления, не имеет движущихся частей, имеет длительный срок службы и не требует обслуживания.

Недостатки: ограниченная общая способность поглощения/выделения тепла, недостаточная способность охлаждения в экстремальных условиях, обычно используется в качестве вспомогательной системы.

Как выбрать оптимальное решение для различных сред?

Не существует универсальной формулы выбора системы контроля температуры. Выбор должен быть адаптирован к основным климатическим характеристикам места развертывания.

Для регионов с умеренным морским или муссонным климатом (например, Западная Европа, восточное побережье США, части Восточной Азии):

В этих регионах четко выражены сезоны без выраженных экстремальных температур, с мягкой зимой и потенциально высокой влажностью летом. Высокоэффективная система принудительного воздушного охлаждения часто является наиболее экономичным выбором. Особое внимание следует уделить повышению влагостойкости и конструкции фильтра, способной выдерживать сезон дождей.

Для регионов с тропическим и субтропическим жарким и влажным климатом (например, Юго-Восточная Азия, бассейн Амазонки, юг США):

Высокие температуры в сочетании с высокой влажностью и осадками являются основными проблемами, а также потенциальной коррозией солевого тумана (прибрежные районы). Предпочтительным выбором является полностью герметичная система кондиционирования. Он эффективно охлаждает и агрессивно осушает влагу, сохраняя внутреннюю часть шкафа сухой, «безопасной гаванью» с постоянной температурой, полностью исключая риск образования конденсата.

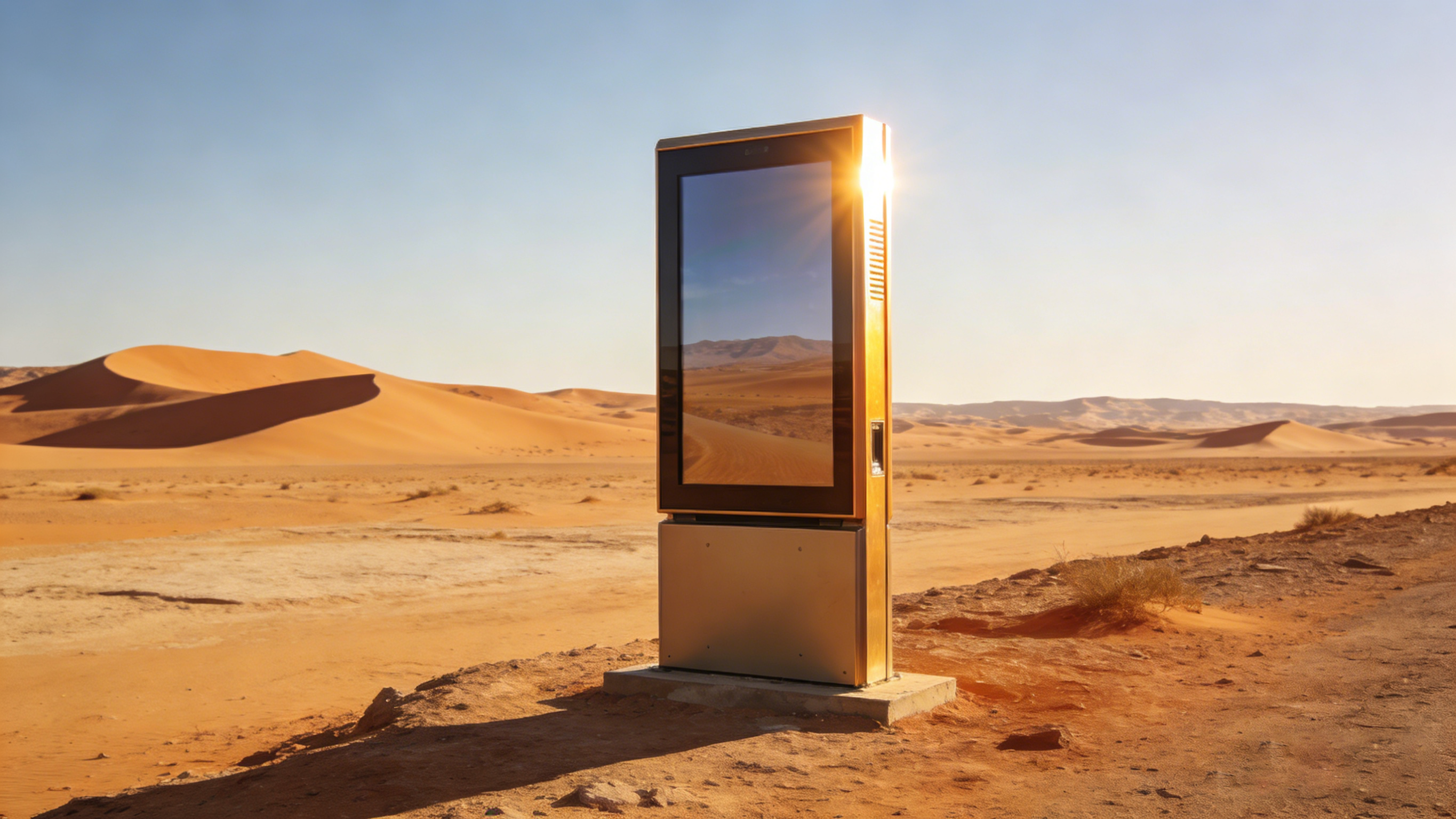

Для засушливых, полузасушливых и пустынных климатических регионов (например, Ближний Восток, Северная Африка, австралийская глубинка):

Проблемы — это постоянная сильная жара, интенсивное солнечное излучение и песок/пыль. Здесь превосходно работают теплообменные системы. Их полностью герметичный характер обеспечивает абсолютную защиту от песка и пыли. В пустынях с большими суточными колебаниями температуры рассеивание тепла в ночное время очень эффективно. Для мест с постоянной сильной дневной жарой можно рассмотреть гибридную модель, такую ​​​​как «теплообменник + внутренний вспомогательный кондиционер малой мощности».

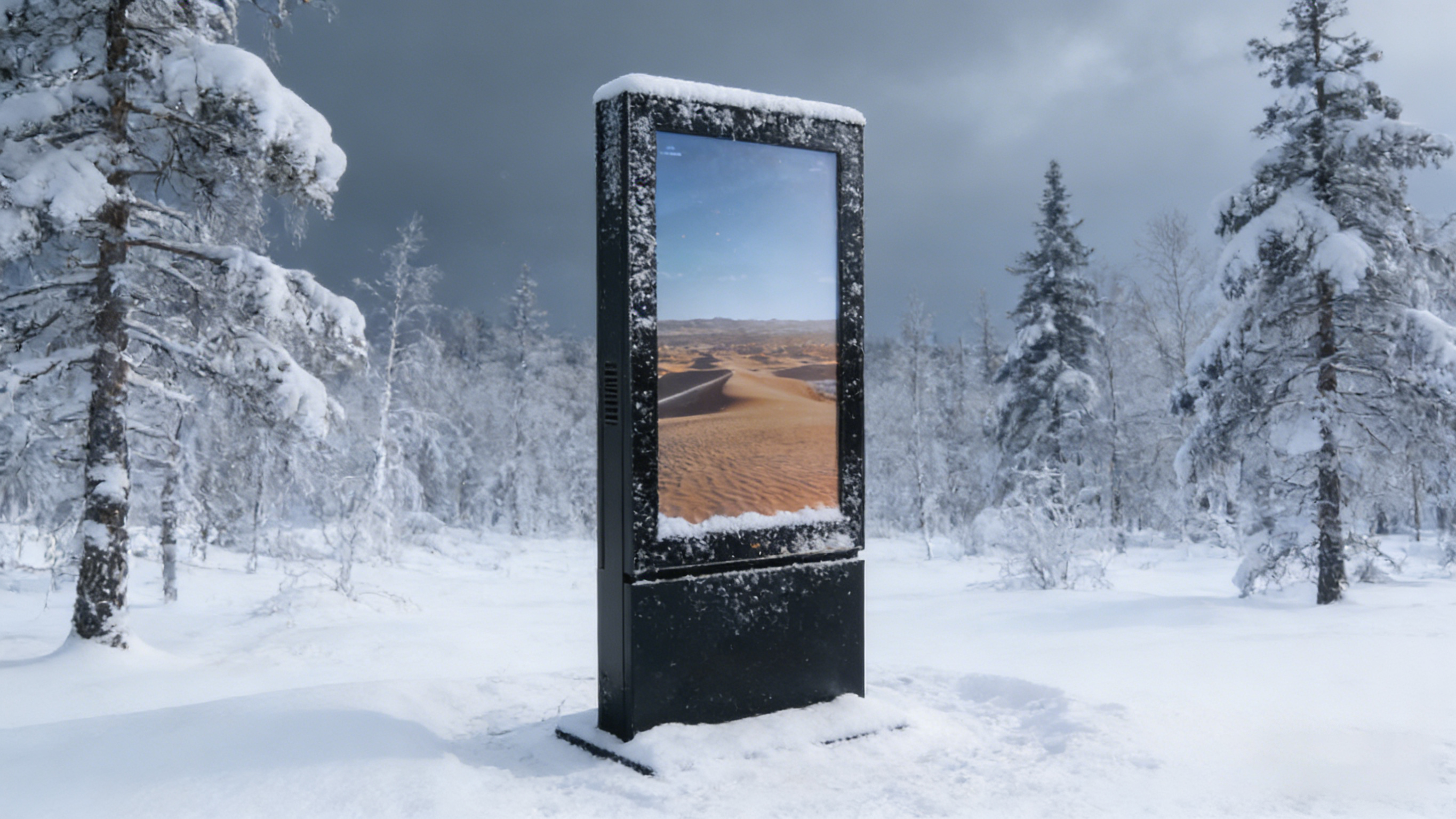

Для полярных и альпийских регионов с суровым холодным климатом (например, страны Северной Европы, Канада, Аляска):

Основной конфликт – это сильный холод и снег. Система должна гарантировать возможность холодного запуска при низких температурах. Следует использовать решение, использующее мощные нагревательные модули в сочетании с высокоэффективной изоляцией. Здесь также подходят системы теплообменников, поскольку они предотвращают прямое попадание наружного холодного воздуха. Система обогрева требует дублирующей конструкции, а сам дисплей должен иметь широкий диапазон рабочих температур.

Для особых загрязненных сред, таких как промышленные зоны или транспортные узлы:

Воздух может содержать пары масла, химические частицы или тяжелую пыль. Полностью герметичная система кондиционирования воздуха или теплообменник является обязательной для предотвращения проникновения, накопления загрязняющих веществ, коррозии контура или нарушения отвода тепла.

Будущие тенденции: умнее, интегрированнее и экологичнее

Технология контроля температуры для дисплеев наружной рекламы развивается в сторону большей интеллектуальности и системной интеграции:

1. Прогнозирующий интеллектуальный контроль температуры. Будущие системы будут интегрировать данные прогноза погоды, используя алгоритмы для прогнозирования изменений окружающей среды и упреждающей корректировки режимов работы (например, предварительного охлаждения/предварительного нагрева), переходя от реактивного реагирования к активному регулированию, повышая эффективность и защищая устройство.

2. Мультисистемная гибридная интеграция. Поскольку единая технология с трудом справляется со всеми сценариями, «гибридная сила» становится тенденцией. Например, комбинация «PCM + воздушное охлаждение» использует PCM для сглаживания ежедневных колебаний и активирует воздушное охлаждение во время пиковых температур, что значительно снижает потребление энергии.

3. Технология широкого диапазона температур на уровне компонентов и применение новых материалов. Благодаря достижениям в области электроники все больше основных компонентов, таких как дисплеи и чипы, становятся по своей сути устойчивыми к более широким диапазонам температур, что снижает нагрузку на систему контроля температуры у источника. Между тем, применение новых материалов, таких как термографен и высокопроизводительные PCM, повысит эффективность управления температурным режимом.

Заключение

Выбор подходящей системы контроля температуры для наружной рекламы – это, по сути, техническое решение, направленное на поиск оптимального баланса между первоначальной стоимостью, эксплуатационным энергопотреблением, сложностью обслуживания и серьезностью воздействия на окружающую среду. Понимание принципов работы и ограничений различных технологий контроля температуры, а также тесная интеграция этих знаний с конкретными климатическими и экологическими проблемами места развертывания является ключом к разработке наружных информационных терминалов, которые будут одновременно надежными и экономичными, гарантируя, что каждый экран останется четким и стабильным под любым небом.
